Ливневые очистные сооружения

Модели и характеристики
МодельПроизводи-
тельность
Габариты?Высота патрубковДиаметрРабочийМасса?Корпусов
длинаширинавходноговыходногопатрубковобъёмсухая/с водой
л/см3ммммммммммм3тшт
Векса 2-М27,229001500135012001103,770,4/4,21
Векса 3-М310,832001500135012001104,270,4/4,71

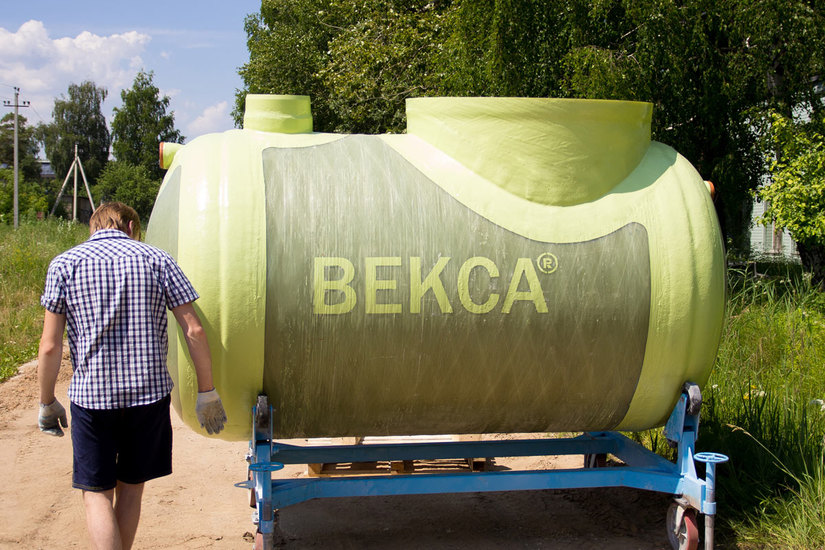

Векса 5-М51836001500135012001604,950,5/5,51
Векса 6-М621,640001500135012001605,870,6/6,51
Векса 8-М828,848001500135012001607,120,7/81

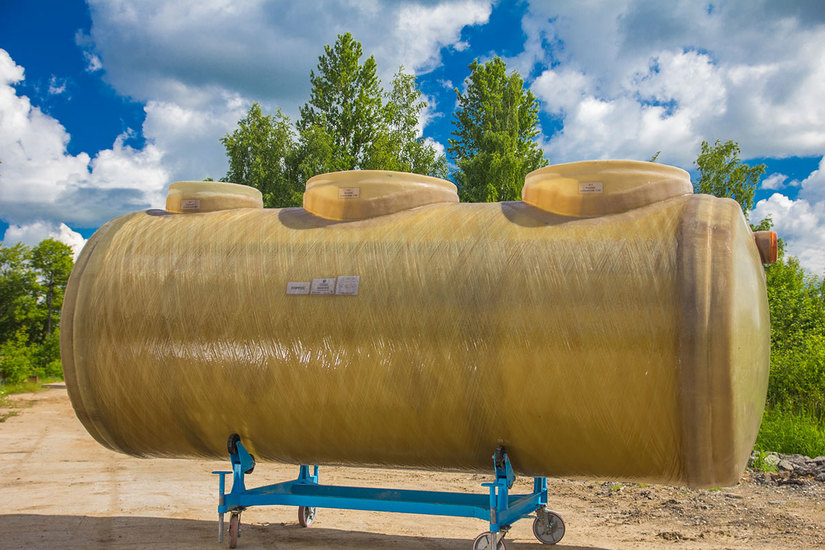

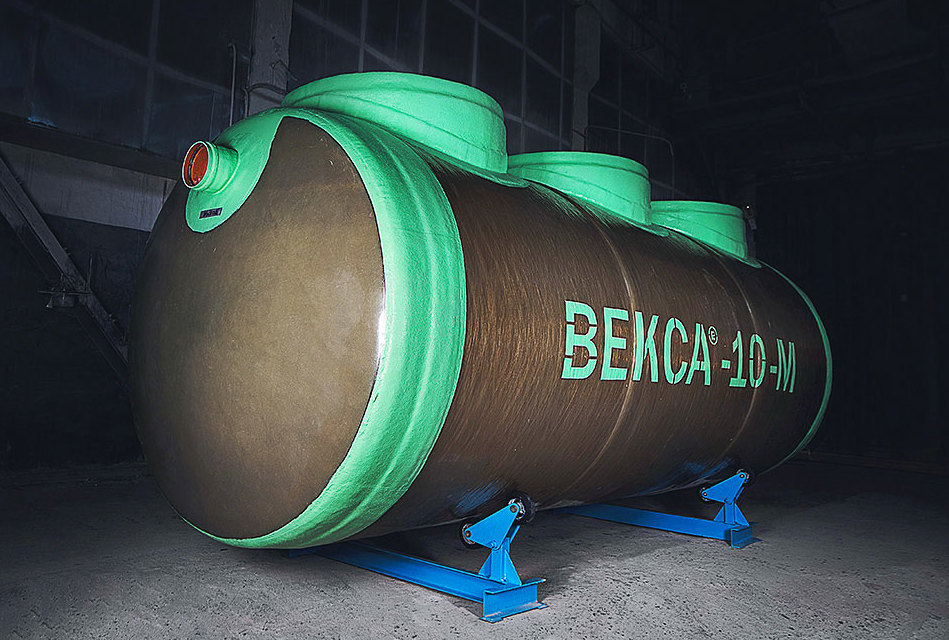

Векса 10-М1036524020001800155020013,921,2/15,11
Векса 13-М1346,8640020001800155020016,411,4/17,81

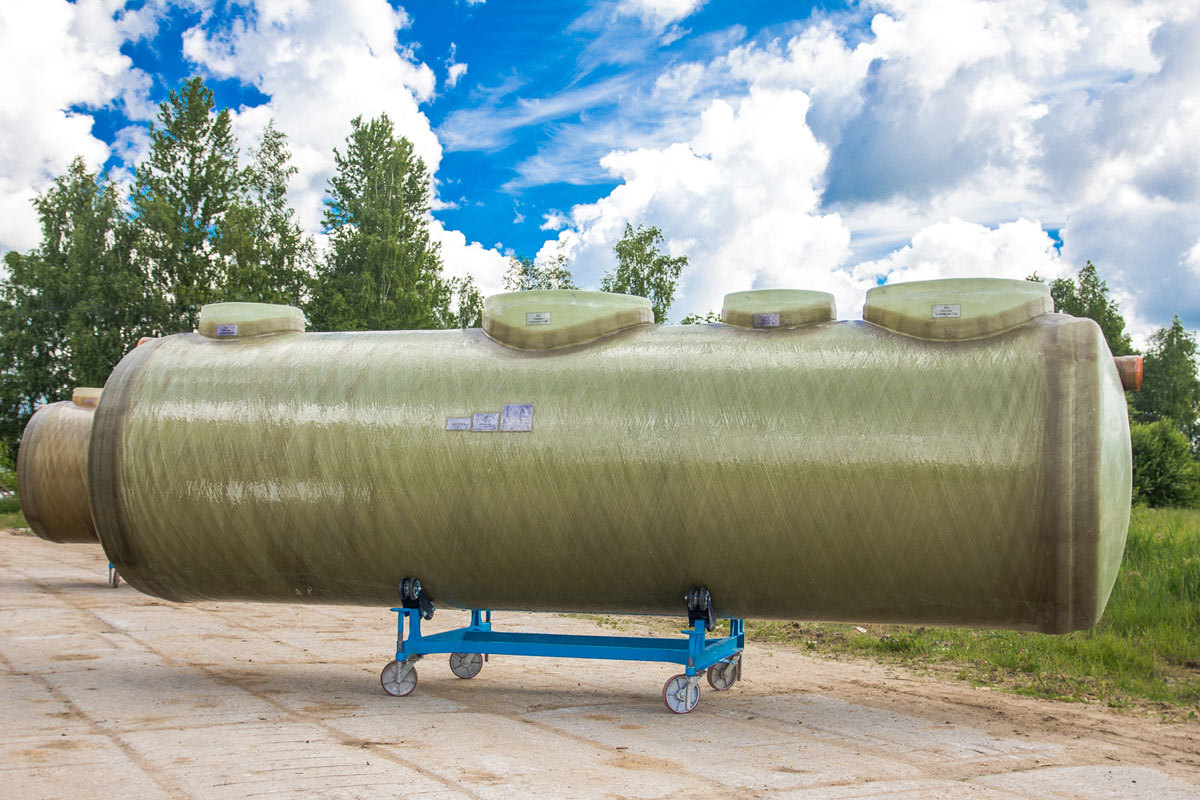

Векса 15-М1554704020001800155020018,471,5/20,01
Векса 18-М1864,8794020001800155020021,771,7/23,51
Векса 20-М2072954020001800155020025,721,9/27,81
Векса 25-М25901005020001800155020026,762/291

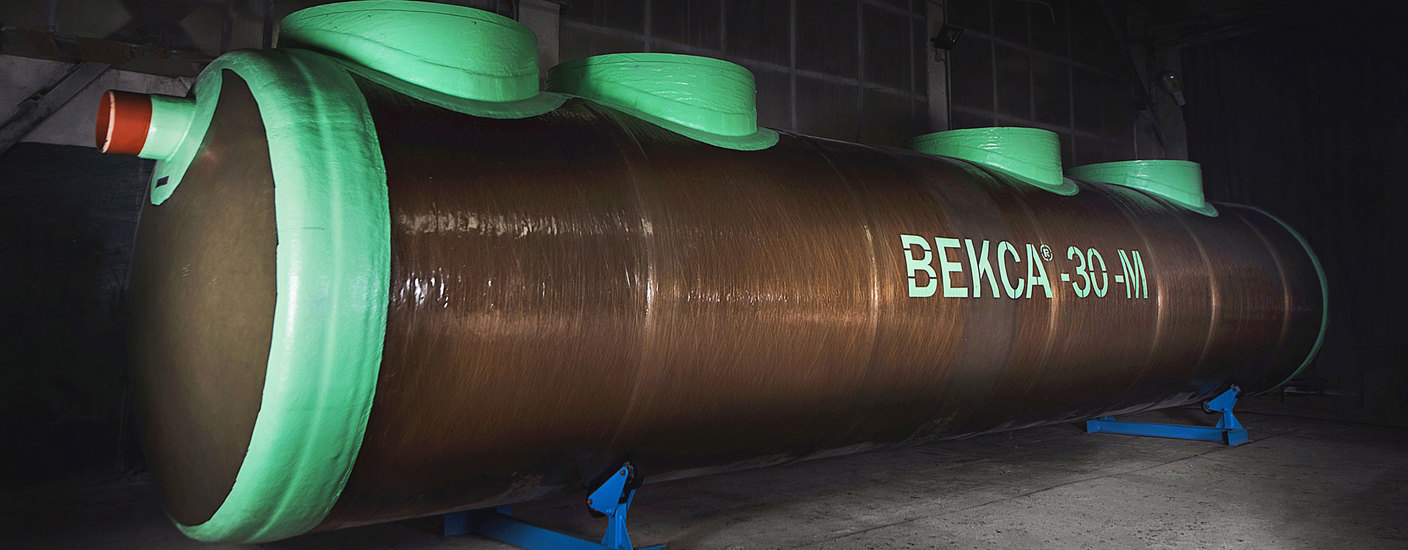

Векса 30-М301081054020001800155025028,52,2/30,81
Векса 35-М351261180020001800155025031,92,4/34,51
Векса 40-М401441458020001800145031525,83/41,12
Векса 45-М451621684020001800145031543,823,3/47,32
Векса 50-М501801748020001800145031545,73,5/49,22
Векса 60-М6021618200500018001550400572,2/30,82
Векса 70-М702521942050001800155040063,82,4/34,82
Векса 80-М802882435050001800145040076,23/41,14
Векса 100-М1003602725050001800145040091,43,5/49,24
Векса 120-М1204321884011000180015505001142,2/30,84
Векса 160-М160576246101100018001450500152,43/41,18
Векса 200-М200720275101100018001450500182,814/196,88
МодельПроизводи-
тельность
Габариты?Высота патрубковДиаметрРабочийМасса?Корпусов
длинаширинавходноговыходногопатрубковобъёмсухая/с водой
л/см3ммммммммммм3тшт

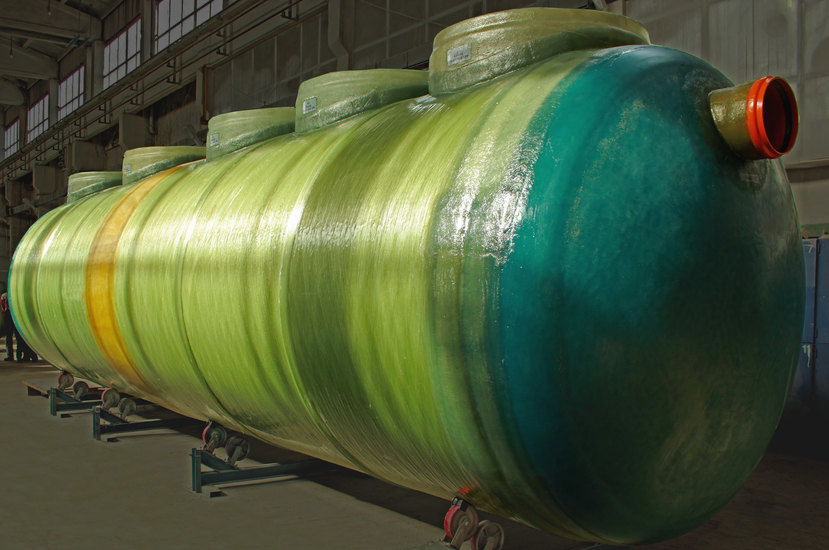

Векса 40-МА40144950024002200185031539,62,9/42,51
Векса 45-МА451621160024002200185031548,73,5/52,21
Векса 50-МА501801240024002200185031552,23,6/55,81
Векса 60-МА6021613500240022001850400574/611
Векса 80-МА802882200024002200185040074,45,2/802
Векса 100-МА10036026000240022001850400865,6/922
Векса 120-МА120432219305800220018505001148/1222
Векса 160-МА16057631730580022001850500148,810,4/159,24
Векса 200-МА20072035730580022001850500172,211,2/183,24
Векса 240-МА24086421930126002200185050022816/2444
Векса 320-МА3201152317301260022001850630297,620,8/318,48
Векса 400-МА400144035730126002200185080034422,4/366,48
Заполните и отправьте нам опросный лист, и мы подготовим для вас коммерческое предложение

Наши сотрудники помогут выполнить расчет и подбор оборудования с учетом ваших возможностей и требований по эффективности очистки

Заполнить опросный лист
Общее описание

Видео – процесс изготовления ЛОС Векса

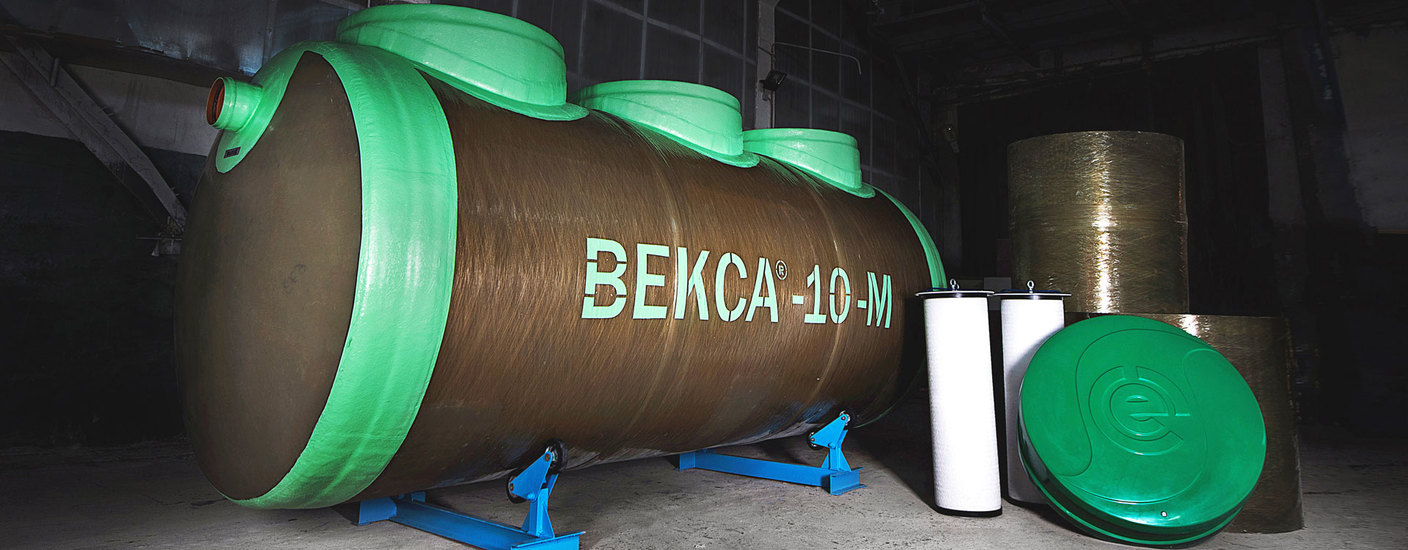

Ливневые очистные сооружения Векса из армированного стеклопластика предназначены для очистки поверхностных сточных вод, образующейся во время дождей, таяния снега, полива дорог от нефтепродуктов и взвешенных веществ.

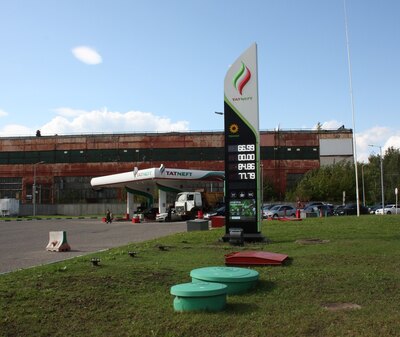

Их применяют в комплексах ливнёвки промышленных площадок, торговых центров и АЗС, а также с районов жилой застройки, со складов, мостовых переходов и автодорог. Также находят применение при отведении производственных стоков, процесс очистки которых подразумевает отстаивание и фильтрацию на сорбирующих материалах, таких как активированный уголь.

Технология очистки более сложных сточных вод, таких как шахтные, карьерные, подтоварные и пр. будет включать в себя дополнительные методы, такие как предварительная реагентная обработка стоков коагулянтами и флокулянтами.

Очищенные стоки, прошедшие через очистные сооружения, отводятся (самотеком или в напорном режиме) в городскую канализацию, а также на рельеф или в водоем.

По показателям очистки сооружения Векса отвечают всем требованиям и нормам ПДК, которые предъявляют владельцы сетей канализации, водоканалы и природоохранные организации.

ЗагрязнительВзвешенные в-ваНефтепродукты?БПК5
мг/лмг/лмгO2
На входе, до130011030
Векса на выходе50,32
Векса-М на выходе30,052

Конструкция ЛОС

Исходя из требований проекта ливнёвки, концентраций загрязнений и требуемых показателей очистки поверхностных вод, состав комплекса водоочистных сооружений содержит следующие блоки и элементы:

Конструктивно очистные сооружения ливневых стоков представляют собой горизонтальную цилиндрическую ёмкость, разделенную внутри перегородками на отдельные блоки. Остальные блоки являются вертикальными или горизонтальными емкостными сооружениями, имеющими в своем составе перегородки, насосное оборудование, трубопроводы с запорной арматурой и лестницами для обслуживания. Технические колодцы оборудованы стеклопластиковыми, либо чугунными люками.

Принцип работы

В очистных Векса применяется классический принцип очистки, заключающийся в поэтапном прохождении поверхностных вод через четыре отсека:

01 Пескоуловитель
Отвечает за осаждение крупнодисперсных минеральных и органических загрязнений, мусора, а также всплытие пленочных нефтепродуктов.
02 Тонкослойный блок
Разделяет поток воды по многочисленным наклонным пластинам, в ярусах которых происходит укрупнение и всплытие капель нефтепродуктов, а также сползание и удаление взвешенных веществ в виде осадка по противоточной схеме. Тонкослойный блок занимает площадь в 8 раз меньший, чем при традиционном отстаивании.
03 Коалесцентный фильтр
При прохождении через него поверхностных вод происходит дальнейшее укрупнение капельных нефтепродуктов, ускоряющее их всплытие. Применение каолесцентного фильтра увеличивает продолжительность времени работы сорбционного блока за счет снижения на него нагрузки.
04 Сорбционный фильтр
Применяемый здесь кассетный фильтр многослойный и состоит из полимерных сорбентов и активированных углей. В слое загрузки происходит очистка воды за счет сорбции эмульгированных и растворенных нефтепродуктов до требуемых значений для сброса в водоем рыбохозяйственного назначения первой категории водопользования.

Материалы изготовления

Корпус и перегородки очистных сооружений стоков ливневой канализации изготавливаются из армированного коррозионно стойкого стеклопластика. Тонкослойный отстойник и фильтры выполнены из полимерных материалов. Входной и выходной патрубки изготовлены из НПВХ.

Расчет производительности

Производительность определяется расчетным путем на основе действующей нормативной документации. Для этого нашим инженерам необходимы следующие исходные данные:

  • площадь территории, с которой отводятся поверхностные сточные воды;
  • вид покрытия (асфальт, газон, кровля, грунтовая поверхность);
  • климатическая зона, в которой расположен объект;
  • длина сетей ливневой канализации.

Чтобы определить необходимую производительность очистных сооружений ливневых стоков, заполните и отправьте опросный лист для заказа. После расчета и уточнения исходных данных (при необходимости), в ваш адрес будет отправлено технико-коммерческое предложение.

Расчетная стоимость формируется индивидуально по запросу

Перед заказом оборудования, мы рассчитаем производительность и цену ливневых очистных сооружений (ЛОС).

Заполнить опросный лист
Преимущества

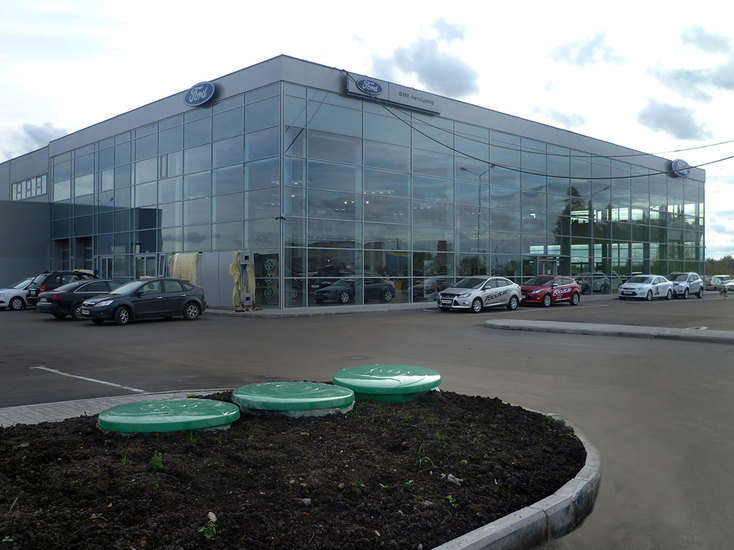

  • ЛОС Векса подходят как для наземного, так и подземного размещения;
  • Степень очистки ливневых стоков разрешает отводить очищенные воды на рельеф или водоем, либо в сеть городской ливневой канализации;
  • Производительность: от 1 до 400 литров в секунду;
  • Оборудование изготовлено из армированного стеклопластика;
  • Локальные очистные сооружения Векса монтируются на заданную глубину заложения подводящего коллектора при помощи изготовления технических колодцев необходимой высоты;
  • Легкость и простота замены фильтрующих материалов;
  • Оформление водоочистных сооружений в корпоративных цветах с нанесением логотипа заказчика;

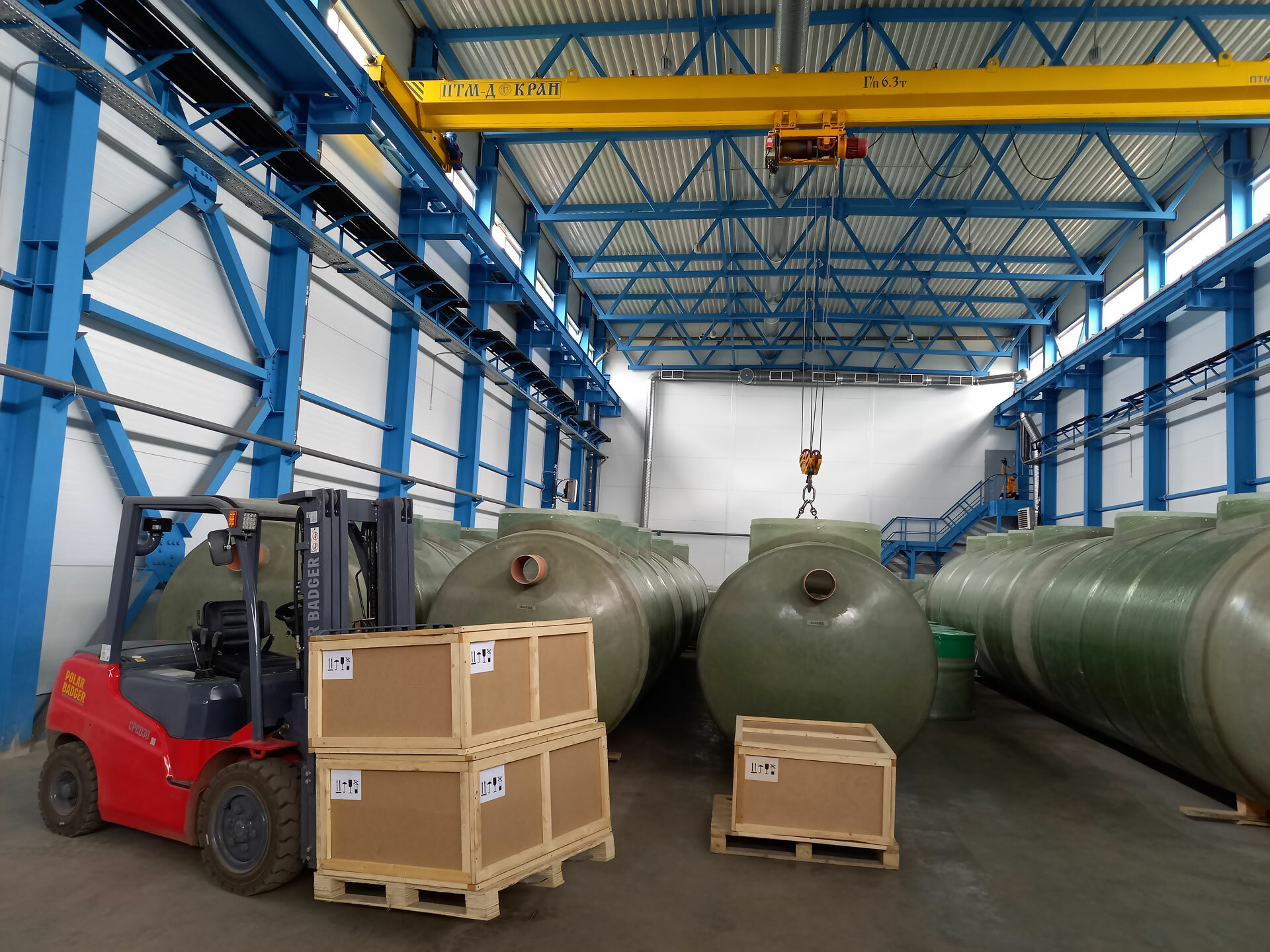

  • Емкостное оборудование изготавливается на автоматическом компьютеризированном намоточном станке;
  • Сырьем являются стекломатериалы и смолы европейского изготовления.
2
Изготовление от двух дней
5
Гарантия пять лет
