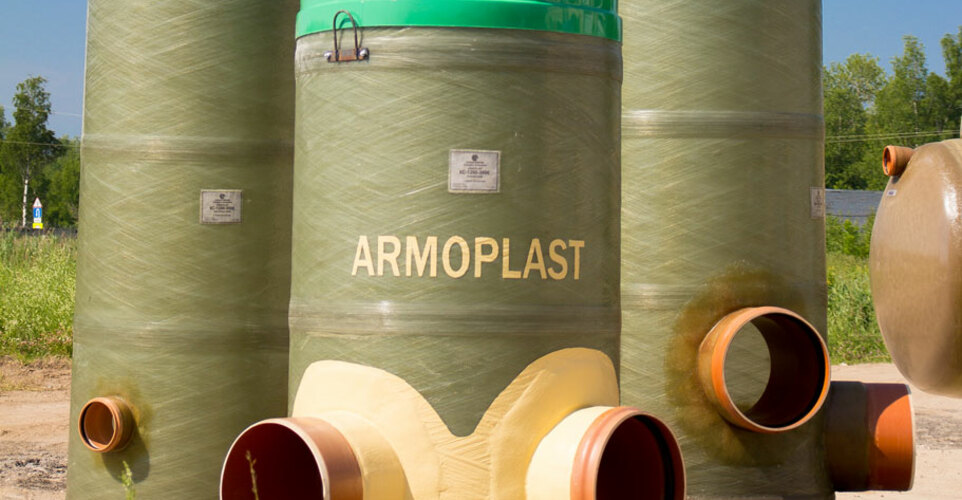

Armoplast KS

Канализационный смотровой колодец

Общее описание

Оборудование из стеклопластика Armoplast KS применяется для устройства инженерных сетей, например, хозяйственно-бытовой, ливневой или промышленной канализации промышленных предприятий.

Возможно применение стеклопластиковых колодцев для инженерного обустройства приусадебных участков, так как вес стеклопластика значительно меньше, чем вес железобетонных колодцев и нет необходимости применения грузоподъемной техники.

Для изготовления данного изделия необходимо выполнение и согласование эскиза с учетом диаметра и ориентации патрубков.

Видео монтажа Armoplast KS

Разделение по типам

Назначение смотровых колодцев различно. Это могут быть линейные, поворотные, узловые или контрольные колодцы.

Их можно изготовить сухими для размещения различных инженерных коммуникаций.

Монтаж осуществляется в соответствии с Руководством по эксплуатации, на железобетонный фундамент. В качестве основания можно применить стандартные железобетонные изделия, это могут быть днища большего диаметра.

Характеристики и цены

Линейный канализацонный колодец - сооружение на инженерных сетях на прямолинейных участках, в месте изменения диаметра сети. Расстояния между колодцами применяются согласно нормативов. Диаметры подводящего и отводящего патрубков определяются диаметрами трубопроводов сетей. Линейные колодцы могут быть размещены под газоном или под асфальтом. Для определения конструктивных параметров линейного колодца необходима высотная привязка. Диаметры и материал изготовления трублопровода.

МодельДиаметр
корпуса (D)
Высота
корпуса (H)
Диаметр
днища (D1)
МассаСтоимость
с НДС
ммммммкгруб
KS-800-1000800110010005430 800
KS-800-2000800210010007840 700
KS-800-30008003100100010853 570
KS-800-40008004100100015473 370
KS-1200-10001200110015009039 000
KS-1200-200012002100150012960 000
KS-1200-300012003100150017597 200
KS-1200-4000120041001500245135 600
Люк ∅800800450--6 534
Люк ∅12001200450--18 150

Поворотный колодец. В местах изменения направления потока необходимо предусматривать поворотные колодцы. Угол между присоединяемой и отводящей трубой должен быть не менее 90◦. При присоединении с перепадом допускается любой угол между присоединяемыми и отводящими трубопроводами. Углы поворота трубопроводов могут быть различными. Монтаж колодцев осуществляется на бетонное основание, форму и массу которого следует определить расчетами на всплытие.

МодельДиаметр
корпуса (D)
Высота
корпуса (H)
Диаметр
днища (D1)
МассаСтоимость
с НДС
ммммммкгруб
KS-800-1000800110010005430 800
KS-800-2000800210010007840 700
KS-800-30008003100100010853 570
KS-800-40008004100100015473 370
KS-1200-10001200110015009039 000
KS-1200-200012002100150012960 000
KS-1200-300012003100150017597 200
KS-1200-4000120041001500245135 600
Люк ∅800800450--6 534
Люк ∅12001200450--18 150

Перепадные колодцы. На коллекторах дождевой канализации при высоте до 1 м допускается предусматривать перепадные колодцы водосливного типа, при высоте перепада 1-3 м – водобойного типа с одной решеткой из водобойных балок (плит), при перепаде 3-4 м – с двумя водобойными решетками. Применяются в случаях когда, например, необходимо обойти подземные коммуникации или когда необходимо снизить скорость потока из-за большого уклона сети.

МодельДиаметр
корпуса (D)
Высота
корпуса (H)
Диаметр
днища (D1)
МассаСтоимость
с НДС
ммммммкгруб
KS-800-1000800110010005430 800
KS-800-2000800210010007840 700
KS-800-30008003100100010853 570
KS-800-40008004100100015473 370
KS-1200-10001200110015009039 000
KS-1200-200012002100150012960 000
KS-1200-300012003100150017597 200
KS-1200-4000120041001500245135 600
Люк ∅800800450--6 534
Люк ∅12001200450--18 150

Узловые колодцы применяются в местах соединения потоков. Могут быть и поворотными и перепадными одновременно. Узловые колодцы часто применяются в качестве распределительных в системах очистных сооружений, состоящих из нескольких модулей и есть задача равномерно распределить поток между модулями.

МодельДиаметр
корпуса (D)
Высота
корпуса (H)
Диаметр
днища (D1)
МассаСтоимость
с НДС
ммммммкгруб
KS-800-1000800110010005430 800
KS-800-2000800210010007840 700
KS-800-30008003100100010853 570
KS-800-40008004100100015473 370
KS-1200-10001200110015009039 000
KS-1200-200012002100150012960 000
KS-1200-300012003100150017597 200
KS-1200-4000120041001500245135 600
Люк ∅800800450--6 534
Люк ∅12001200450--18 150

«Контрольные» колодцы или колодцы для отбора проб применяются, как правило, для контроля за качеством очищенной воды после очистных сооружений. Могут быть установлены на выпусках предприятия в местах присоединения к городским сетям или на выпусках в водоемы. Отличительной особенностью этого вида колодцев является накопительная часть для использования батометра.

МодельДиаметр
корпуса (D)
Высота
корпуса (H)
Диаметр
днища (D1)
МассаСтоимость
с НДС
ммммммкгруб
KS-800-1000800110010005430 800
KS-800-2000800210010007840 700
KS-800-30008003100100010853 570
KS-800-40008004100100015473 370
KS-1200-10001200110015009039 000
KS-1200-200012002100150012960 000
KS-1200-300012003100150017597 200
KS-1200-4000120041001500245135 600
Люк ∅800800450--6 534
Люк ∅12001200450--18 150

Колодцы гашения напора или «гасители» применяются для гашения напора перед очистными сооружениям в случае напорной подачи сточной воды из аккумулирующего резервуара. Устройство для гашения напора может иметь различное конструктивное исполнение: оформлено в виде фланцевого выхода или простая водобойная перегородка. Подводящий патрубок для колодца гашения напора определяется диаметром подводящей линии, отводящий – диаметром самотечной.

МодельДиаметр
корпуса (D)
Высота
корпуса (H)
Диаметр
днища (D1)
МассаСтоимость
с НДС
ммммммкгруб
KS-800-1000800110010005430 800
KS-800-2000800210010007840 700
KS-800-30008003100100010853 570
KS-800-40008004100100015473 370
KS-1200-10001200110015009039 000
KS-1200-200012002100150012960 000
KS-1200-300012003100150017597 200
KS-1200-4000120041001500245135 600
Люк ∅800800450--6 534
Люк ∅12001200450--18 150
Заполните и отправьте нам опросный лист, и мы подготовим для вас коммерческое предложение

Наши сотрудники помогут выполнить расчет и подбор смотровых колодцев Armoplast KS с учетом ваших пожеланий и требований

Заполнить опросный лист
Преимущества
  • Изделие полной заводской готовности;
  • Единая несоставная конструкция смотрового колодца (нет необходимости герметизации стыков между кольцами);
  • Заводская формовка лотков из стеклопластика, снижает трудозатраты при выполнении лотковой части колодца;
  • Возможность изготовления нестандартного оборудования;
  • Возможность применения для транспортировки агрессивных вод (н-р, полигоны ТБО, химические производства);
  • Монтаж стеклопластиковых лестниц осуществляется на производстве (нет необходимости монтажа скоб на месте);
  • Долговечный срок службы стеклопластиковых канализационных колодцев.
5
Гарантия 5 лет
3
Поставки от 3 дней
