Трубчатый смеситель (флокулятор) служит для введения в очищаемую воду растворов реагентов и их последующего смешения, с поддержанием оптимальных условий для осуществления реакции химических веществ с загрязнениями в стоках.
Эффективность очистки сточных вод, при использовании реагентной обработки, зависит не только от выбора самих реагентов, концентрации и объема введения их растворов, но и от способа и точек введения. Важную роль играют такие факторы, как перемешивание и время реакции, особенно это проявляется при обработке несколькими реагентами.
Состав оборудования

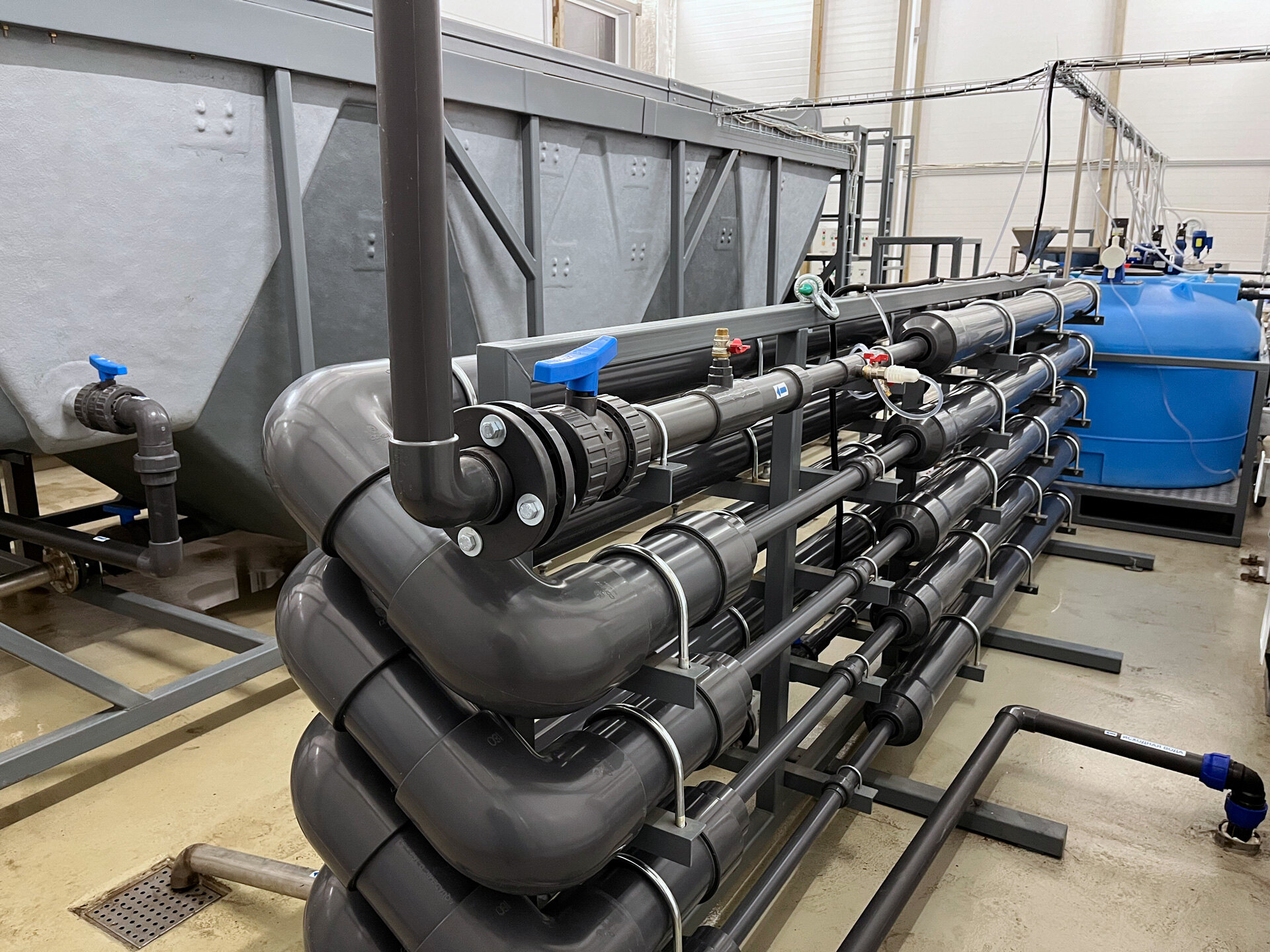

Смеситель представляет собой систему пластиковых трубопроводов (напорная труба ПВХ), закрепленных на металлической раме. Длина и диаметр применяемого трубопровода зависят от производительности очистных сооружений и выбираются с учетом требуемого времени на реакцию и количества вводимых реагентов. Флокулятор оснащен необходимой запорной арматурой для его работы и обслуживания.
Принцип работы
Сточная вода в напорном режиме подается на вход с заданным расходом. При движении воды по трубопроводу производится дозирование растворов реагентов в определенные места смесителя, которые располагаются на технологических сужениях. Сужения служат для усиления перемешивания потока – его турбулизации, за счет чего происходит интенсивное смешение вводимого вещества со стоками. После сужения, до следующего ввода реагента или до выходного патрубка трубчатого смесителя, сток движется по трубопроводу и происходит реакция загрязнений с введенным веществом. При этом, мелкие взвеси объединяются в крупные частицы, а растворенные вещества преобразуются в минеральные.
Сточная вода, прошедшая обработку реагентами и содержащая большое количество хлопьев, из флокулятора поступает на последующее оборудование (например, флотатор, отстойник, фильтр) для задержания этих хлопьев и выпуска очищенной воды.
Подбор
Выбор трубчатого смесителя осуществляется по производительности очистных сооружений. Кроме того, специалисты делают расчет в каждом конкретном случае очистки сточных вод по опытным данным, либо используя результаты исследований натурных стоков данного объекта в лабораторных условиях.
Данный трубчатый флокулятор изготавливается в разборном варианте на фланцевых соединениях для обеспечения его периодической чистки по секциям, а также для возможности оперативной перестройки секций при наладке очистных сооружений.
Смеситель следует размещать в отапливаемом помещении с необходимыми проходами и зонами для обслуживания, в непосредственной близости от основного очистного оборудования.
| Наименование | Производительность | Масса | Габариты | Стоимость | |
| сухая | с водой | ДxШхВ | с НДС | ||
| м3/час? | т | т | м | руб | |
| Flotomax TS-2 | 2-3 | 0,26 | 0,62 | 5,1х0,7х1,2 | по запросу |
| Flotomax TS-5 | 5-8 | 0,38 | 0,86 | 5,1х0,7х1,4 | по запросу |
| Flotomax TS-10 | 10-15 | 0,5 | 1,1 | 5,1х1,0х1,9 | по запросу |
| Flotomax TS-15 | 15-23 | 0,77 | 1,83 | 5,2х1,4х2,0 | по запросу |
| Flotomax TS-20 | 20-30 | 1,17 | 2,78 | 7,5х1,5х2,0 | по запросу |
| Flotomax TS-30 | 30-45 | 2,2 | 5,23 | 10,0х2,0х2,0 | по запросу |
- Применение схем с трубчатым флокулятором позволяет достигать высоких показателей по эффективности очистки сточных вод;
- Использование таких смесителей обуславливает простоту и удобство в эксплуатации и обслуживании таких систем;
- Индивидуальный подбор и расчет позволяют гибко встраивать в технологические процессы при очистке сточных вод;
- Размеры оборудования дают возможность оптимально разместить среди остального очистного оборудования;
- Материал изготовления системы трубопроводов (напорная труба ПВХ) обеспечивает коррозионную стойкость флокулятора;
- Конструктивные особенности такого трубчатого смесителя (разборный трубопровод) позволяют оперативно производить его чистку и перестройку секций при настройке оборудования.
