Векса-80-МА
Ливневые очистные сооружения
| Характеристики | |
|---|---|
| Производительность | 80 л/с |
| 288 м3/ч | |
| Габариты корпусов | 12500х2400 - 1 шт; 9500х2000 - 1 шт |
| Размеры установки | |
| длина | 22000 мм |
| высота | 2580 мм |
| ширина | 2400 мм |
| Высота патрубков | |
| входного | 2200 блок ПН; 1600 блок СМ мм |
| выходного | 1850 блок ПН; 1450 блок СМ мм |
| Диаметр корпуса | 2400 блок ПН; 2000 блок СМ мм |
| Диаметр патрубков | 400 мм |
| Рабочий объём? | 74,4 м3 |
| Масса (сухая/с водой)? | 5,2/80 т |
| Объём нефтепродуктов | 1,64 м3 |
| Объём осадка | 11,04 м3 |
| Сорбционных фильтров | 18 шт |
| Технических колодцев | 10 шт |
| Корпусов | 2 шт |
| Базовая комплектация | |
|---|---|
| Корпус | 2 шт |
| Люк | 10 шт |
| Комплект сорбционных фильтров | 1 шт |
| Руководство по эксплуатации | 1 шт |
| Дополнительная комплектация | |
| Монтажный комплект? | 1 шт |
| Доп. комплект сорбционных фильтров | 1 шт |
| Датчик уровня нефтепродуктов | 1 шт |
| Датчик уровня осадка | 1 шт |
| Лестница алюминиевая | 10 шт |
| Показатели очистки поверхностных стоков | |||
|---|---|---|---|
| Загрязнитель | На входе, макс. | На выходе | |
| Векса | Векса-М | ||
| Взвешенные в-ва, мг/л | 3000 | 5 | 3 |
| Нефтепродукты, мг/л? | 110 | 0,3 | 0,05 |
| ХПК, мгO2/л | 1200 | 10 | 10 |
| БПК5, мгO2/л | 150 | 2 | 2 |
Эскиз Векса-80-МА
01. Монтаж оборудования на железобетонную плиту
02. Монтаж оборудования под проезжую часть
Описание ЛОС Векса
Установка Векса-80-МА может использоваться в составе очистных сооружений ливневой канализации для обработки поверхностных сточных вод перед тем, как те попадут в общесплавной коллектор.
Векса-80-МА состоит из блока песконефтеуловителя и блока сорбционного фильтра, расположенных последовательно. Очистка поверхностных сточных вод происходит по мере прохождения через функциональные отсеки данных блоков, в которых происходит последовательное освобождение жидкости от загрязняющих её нефтепродуктов и взвешенных веществ. Размеры блоков установки не превышают предельные габариты, допустимые для изделий, перевозимых грузовым автотранспортом, что позволяет осуществлять доставку на дальние расстояния.

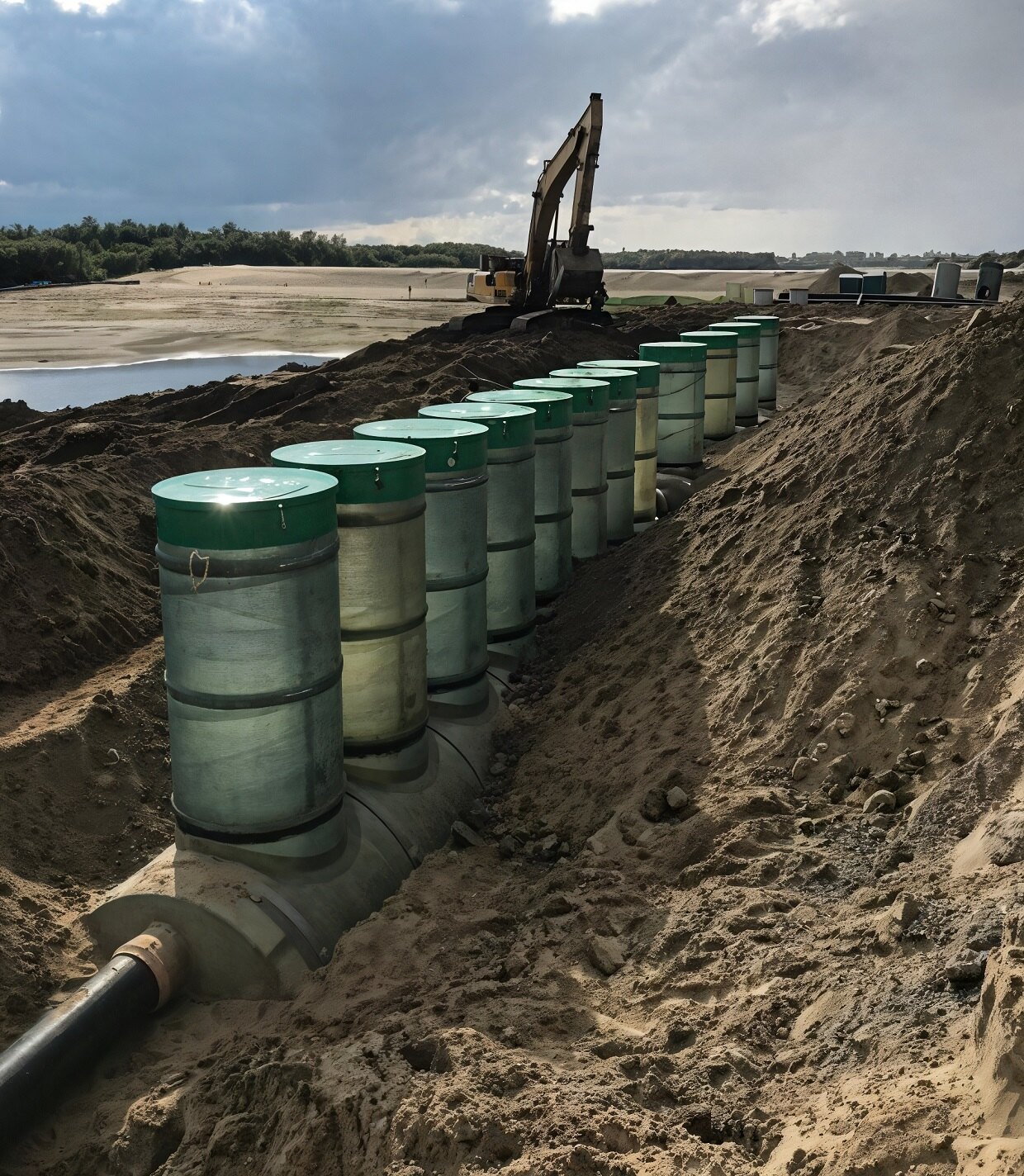

В стандартную поставку изделия входят полностью укомплектованные для работы блоки установки Векса-80-МА со всеми функциональными узлами, а также комплект технических колодцев, предназначенных для обслуживания установки. В зависимости от исполнения установки, колодцы снабжаются либо пластиковыми люками, либо переходниками с опалубочными кольцами, позволяющими выполнить разгрузочную железобетонную плиту над местом размещения Вексы. Доступ в установку во втором случае осуществляется через стандартные канализационные люки. Опционально установка может быть укомплектована дополнительным набором сменных фильтроэлементов, монтажным комплектом, упрощающим крепление блоков установки на фундаментных плитах, датчиками уровня.
Для корректной работы изделия необходимо убедиться, что при разработке проекта была верно определена требуемая производительность. Для этого можно воспользоваться имеющимся на сайте инструментарием (https://www.vo-da.ru/tool).

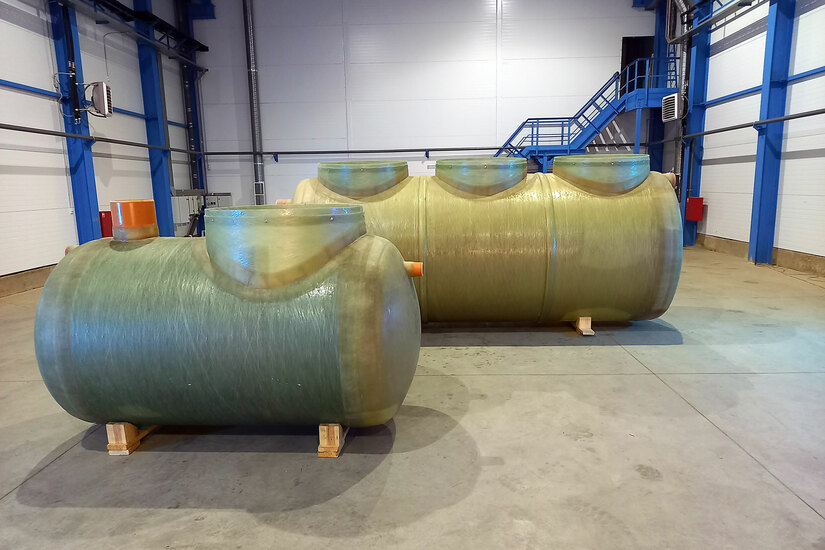

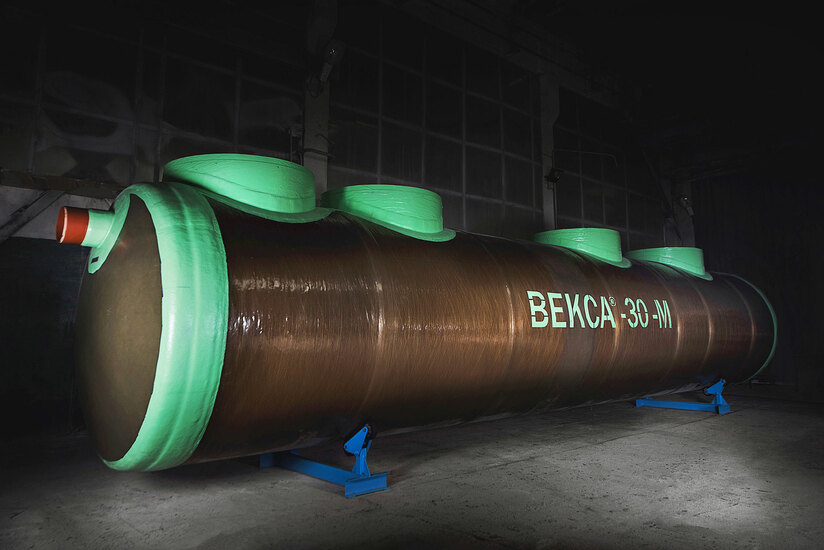

Фотогалерея оборудования
